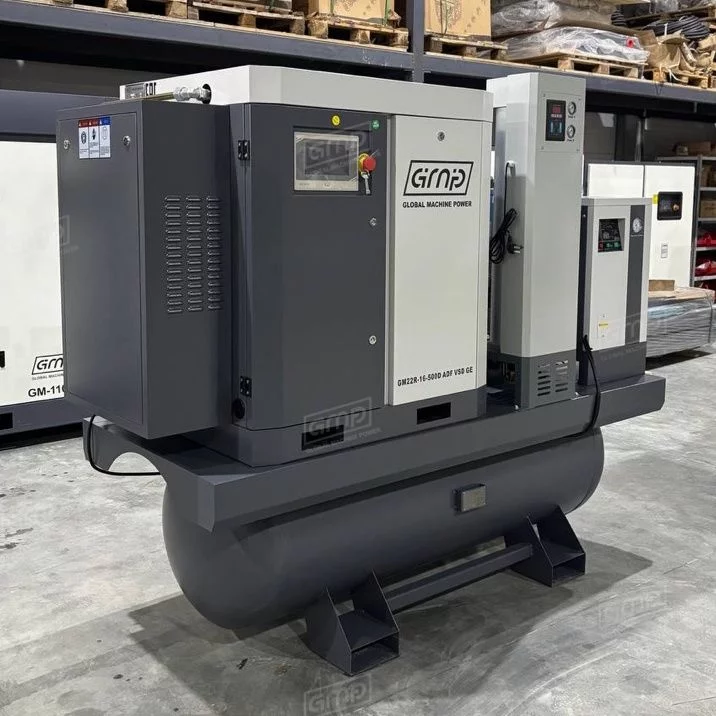

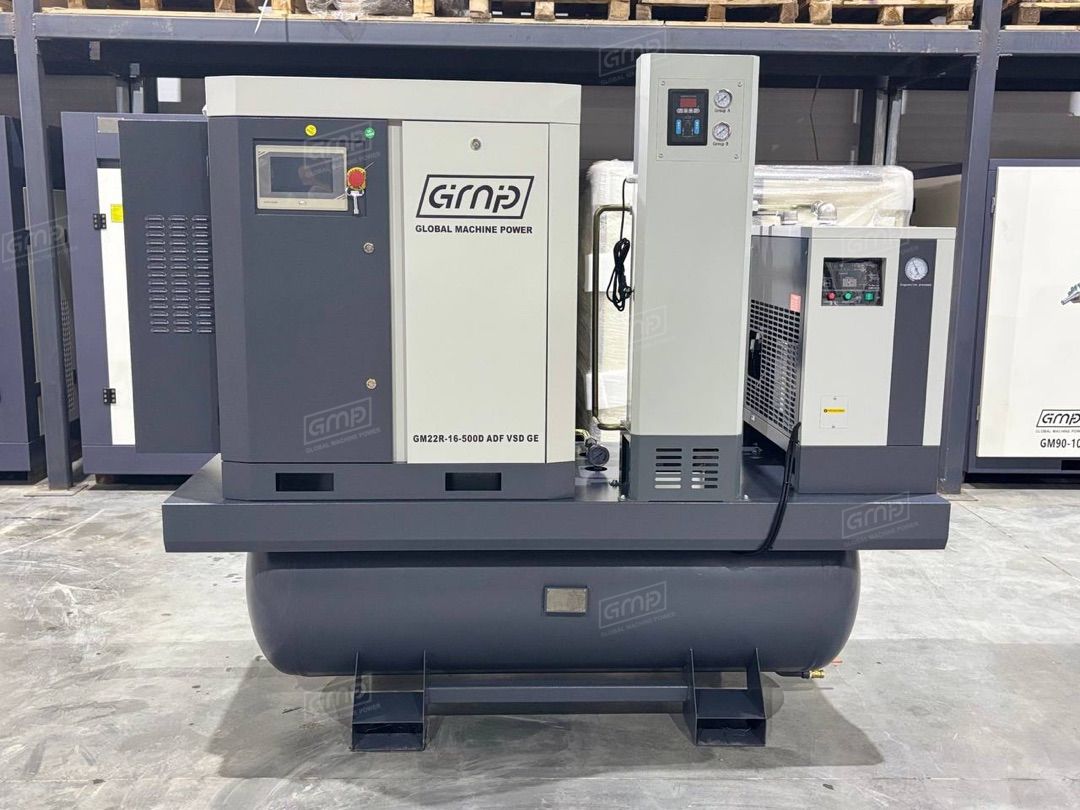

Винтовой компрессор GM 22R-16-500D ADF

Описание

Комплектация, исключающая компромиссы: всё необходимое — уже встроено

В отличие от большинства аналогов, данные компрессорные установки поставляются в заводской полной комплектации, включающей не только компрессор, но и промышленную систему подготовки воздуха «под ключ»:
— рефрижераторный осушитель для конденсационного удаления основной массы влаги,
— адсорбционный осушитель с автоматической регенерацией для достижения точки росы –40 °C,
— пять магистральных фильтров: один фильтр-сепаратор и четыре фильтра премиум-класса итальянского бренда ATS — вплоть до угольной ступени сверхтонкой очистки.

Такая архитектура — редкость в сегменте компактных установок — гарантирует стабильное соответствие классам чистоты по ISO 8573-1 без дооснащения. Решение снижает совокупную стоимость владения, упрощает ввод в эксплуатацию и исключает риски, связанные с несогласованным подбором внешних компонентов.

Подшипники SKF

AB SKF — шведская интернациональная машиностроительная компания, крупнейший в мире производитель подшипников, систем смазки и мехатроники основанная в 1907 году

Подшипники SKF- залог высочайшего качества наших компрессоров

Винтовые блоки BAOSI, HANBELL , GE в зависимости от модели

Крупнейшие производители винтовых блоков в Китае и в мире, предлагают качественные решения для любой мощности.

Винтовые блоки используют профиль нового поколения с интегрированной структурой вала, компактной структурой, стабильной работой и высокой энергоэффективностью и КПД.

Электронные компоненты Schneider Electriс либо ABB

Всемирно известные производители электронных компонентов и электрических систем.

Использование данных компонентов обеспечивает надежность и безотказность компрессоров GMP

Электродвигатели IP55 либо IP65

Электродвигатель марки Jiangtian – один из наиболее качественных в Китае, Класс энергоэффективности IE4, IE5

Степень защиты IP55 либо IP65

В компрессорах GM серии VSD с частотным преобразователем используются двигатели на постоянных магнитах. Рабочий КПД данных двигателей на 2-7% выше, чем у трехфазных асинхронных двигателей, независимо от условий недозагрузки или перегрузок. Компрессоры сохраняют высокий КПД.

Таким образом, компрессор, использующий двигатель с постоянными магнитами, экономит от 8% до 30% энергии по сравнению с компрессором с трехфазным асинхронным двигателем.

Система управления MAM-6090

• Рабочая температура: от –10 °C до +55 °C
• Относительная влажность: до 90% без конденсации
• Степень защиты: IP20 (предназначен для монтажа внутри электрического шкафа или на DIN-рейку в защищённом от пыли и влаги месте)
• Коммутация: винтовые клеммные колодки с шагом 5 мм (расположены на нижней или задней стороне корпуса — в зависимости от исполнения)
• Сертификация: соответствует ТР ТС 004/2011, ТР ТС 020/2011 (ЕАЭС)

Частотные преобразователи Inovance

Частотные преобразователи Zhongchen либо Inovance обеспечивают плавную регулировку производительности компрессора от 40% до 100% от номинала.

Данные частотные преобразователи работают вместе с синхронными электродвигателями на постоянных магнитах для достижения максимально возможного на сегодняшний момент КПД и энергоэффективности.

Это наиболее инновационное техническое решение компрессорной сфере

Встроенный осушитель

На компрессоре установлен рефрижераторный осушитель воздуха с точкой росы +3С, использующий 407 фреон, разрешенный в РФ.

Осушитель подобран с запасом по производительности чтобы в случае теплой и влажной погоды гарантировать требуемые параметры очистки воздуха

Система фильтрации ATS

Компрессор оснащён четырёхступенчатой системой фильтрации от надёжного итальянского производителя ATS. Фильтры P, M, H и угольный фильтр C – гарантируют превосходное качество сжатого воздуха.

Компрессор укомплектован магистральными фильтрами:

• Сепаратор флаги. Устанавливается перед осушителем и позволяет убрать из воздуха влагу и облегчить работу осушителю
• Фильтр грубой очистки. Позволяет добиться удаления частиц пыли размером более 3 мкм и уменьшить содержание масла в воздухе до 0.1 частиц на миллион. Устанавливается после осушителя.
• Фильтр средней очистки. Позволяет добиться удаления частиц пыли размером более 1 мкм и уменьшить содержание масла в воздухе до 0.01 частиц на миллион. Устанавливается после фильтра грубой очистки.
• Фильтр тонкой очистки. Позволяет добиться удаления частиц пыли размером более 0.01 мкм и уменьшить содержание масла в воздухе до 0.003 частиц на миллион. Устанавливается после фильтра средней очистки.

Пропускные способности фильтров соответствуют производительности компрессора.
