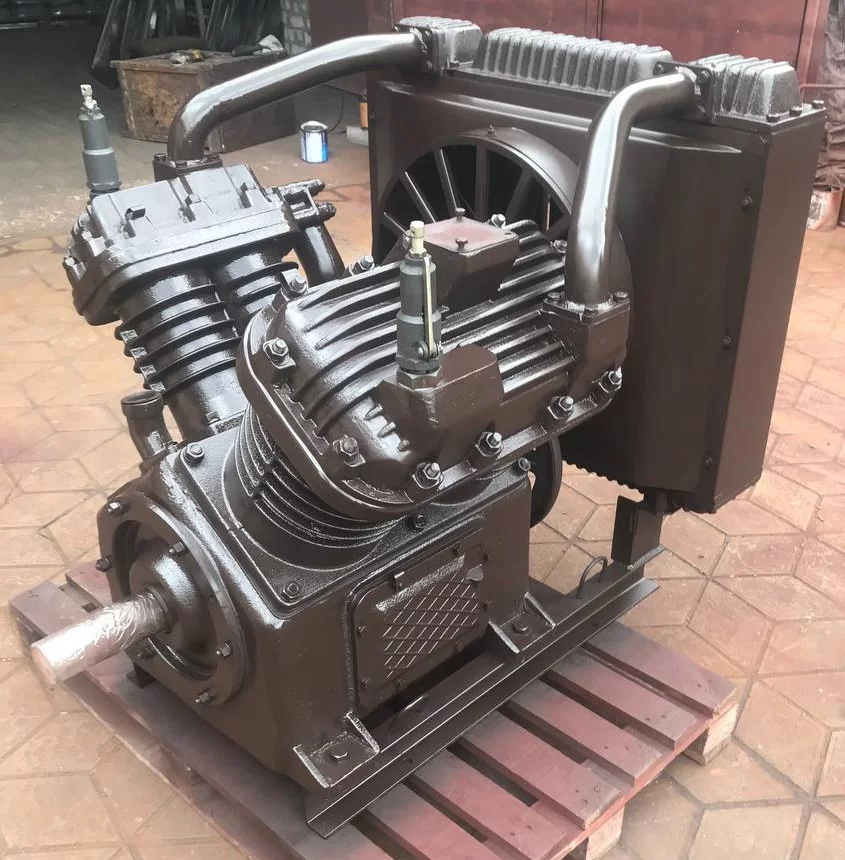

Поршневой компрессор Мелком 4ВУ1-5/9

Описание

Поршневой компрессор Мелком 4ВУ1-5/9 производительностью 5010 л/мин, рабочим давлением в 9 атм и мощностью в 33 кВт.

Компрессоры 4ВУ1-5/9 поршневые, V-образные, 4х-цилиндровые, 4х-рядные, 2х-ступенчатые, простого действия.
Привод от электродвигателя через упругую муфту.
Смазка разбрызгиванием.
Охлаждение цилиндров и Разгрузка и сброс конденсата автоматические.
Оборудованы системой автоматики и аварийной защиты.
В 2001 году компрессор 4ВУ претерпел следующие изменения:

• в результате установки маслонасоса смазка трущихся деталей масляным туманом была заменена принудительной смазкой, что существенно повысило износостойкость шатунных шеек, подшипников коленчатого вала, поршневых пальцев и т. д.;
• была разработана новая конструкция теплообменника, что улучшило дизайн компрессора;
• для работы в условиях Крайнего Севера при температуре до -40°С была разработана система подогрева масла в картере

Компрессоры 4ВУ1-5/9 предназначены для снабжения сжатым воздухом пневматического инструмента, приспособлений, механизмов; работы в системах пневматического транспортирования сыпучих веществ (песок, цемент, зерно и т.п.).
Применяются:

• в составе нефтегазовых буровых установок;
• на машиностроительных предприятиях;
• на объектах нефтехимической, газовой, металлургической, электрохимической, горнодобывающей и других отраслей промышленности.

Компрессоры оснащены системой автоматического управления и защиты, которая обеспечивает:

• автоматическое поддержание в ресивере давления в заданных пределах пуском и остановкой компрессора, а также перепуском воздуха с нагнетания на всасывание;
• разгрузку и продувку компрессора при его остановке;
• электроподогрев масла в картере (для северного варианта исполнения);
• возможность продувки и разгрузки компрессора со щита управления в ручном режиме;
• аварийную остановку при перегреве сжатого воздуха;
• аварийную остановку при падении давления в системе смазки ниже допустимой величины.

Модификации компрессора 4ВУ1-5/9:  М2, М3, М4, М6 предназначены для снабжения сжатым воздухом абсолютным давлением 0.88 МПа (9 кгс/см2) пневматических инструментов, приспособлений, механизмов, воздуховодов и агрегатов в полиграфическом производстве, на объектах нефтехимической, газовой, металлургической, электрохимической, холодильной, горнодобывающей промышленности, а также при производстве буровых работ (в условиях умеренного климата).

Модификации компрессора 4ВУ1-5/9: М7, М8, М9 предназначены для эксплуатации на буровых установках в различных климатических условиях при температуре от -400С до +400 С.

Компрессоры оснащены автоматическими системой управления дежурным электроподогревом масла в картере.

Технические характеристики компрессора 4ВУ1-5/9

Автоматическая система управления обеспечивает: два способа регулирования производительности: 1. пуск-остановка; 2. перепуск воздуха на всасывание без остановки компрессора; разгрузку компрессора при пуске с одновременной продувкой промежуточного холодильника; аварийную защиту по перегреву сжатого воздуха; автоматический пуск резервного компрессора при снижении давления в воздухосборнике на 10%; возможность работы в длительном режиме (ПВ 100%).
