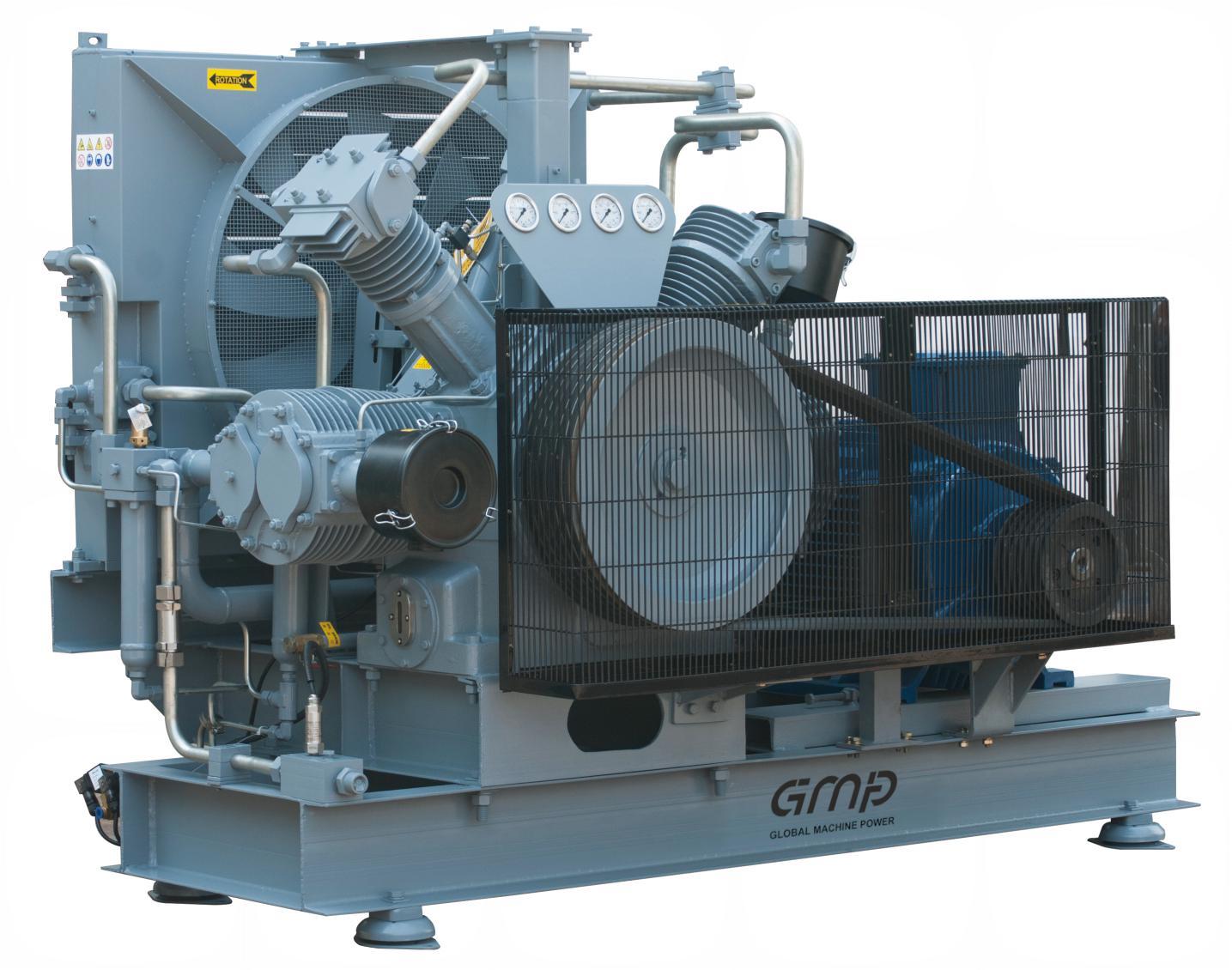

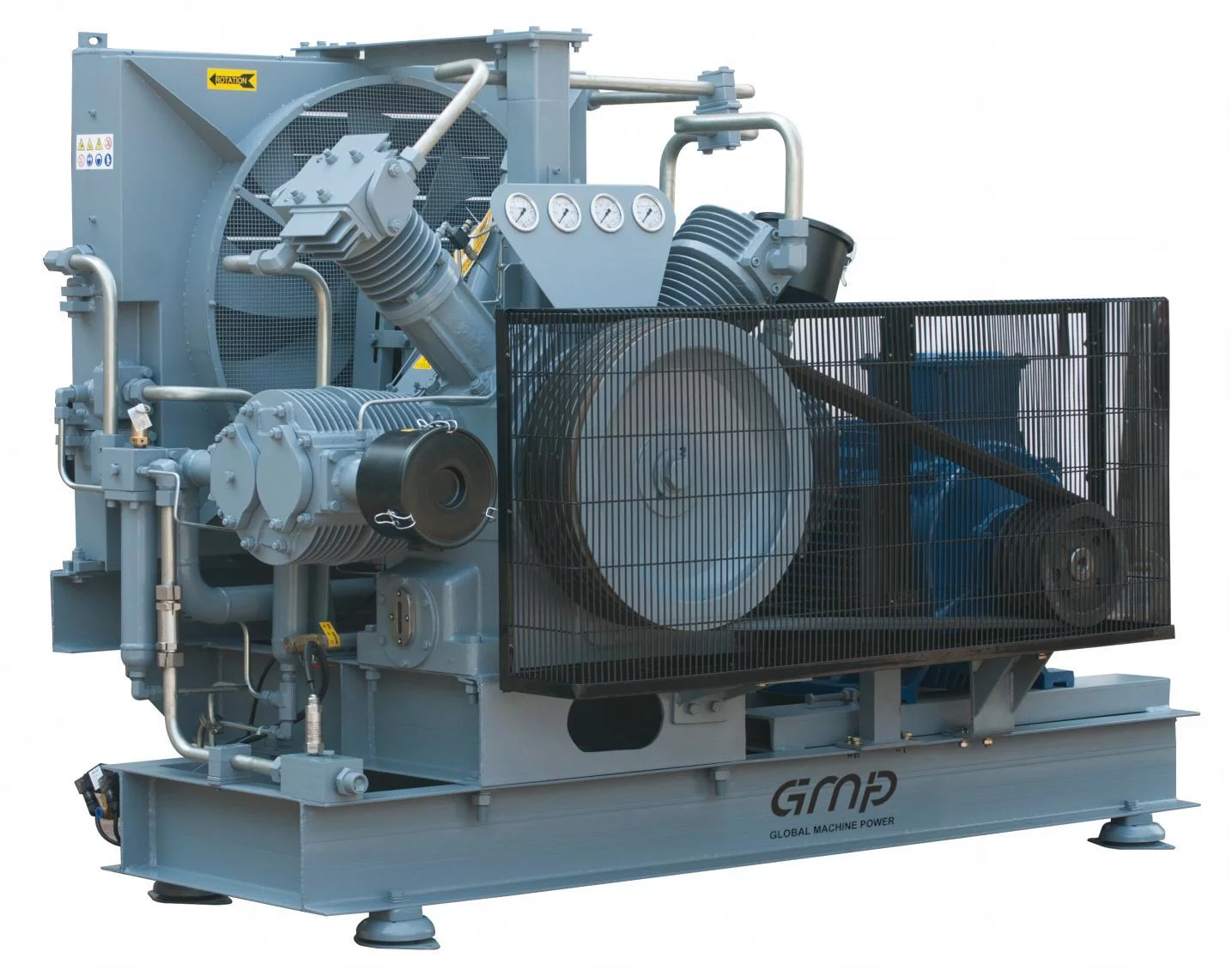

Компрессор высокого давления GMP HB-30-70

Описание

Компрессор высокого давления HB-30-70 производительностью 2000 л/мин, рабочим давлением в 70 атм и мощностью в 30 кВт. Работает от сети напряжением в 380 В. Тип привода – Ременной.

В состав компрессора входит

• Компрессорный блок — блок компрессора с приводом, с головками цилиндров и всасывающими/нагнетательными клапанами.
• Система смазки — принудительная подача смазки шестеренчатым масляным насосом, встроенным в картер, в т.ч. контроль уровня через смотровое стекло, реле давления масла. Привод поршней через коленчатый вал.
• Фильтр на входе — степень фильтрации 10μM с индикатором перепада давления (загрязнённости),
• Охлаждение и очистка сжатого воздуха — пластинчато-ребристые охладители для 1 -й и 2 — й ступеней, оребренные трубчатые охладители для 3 — й ступени Центробежные сепараторы для каждой ступени.
• Предохранительные клапана — клапан избыточного давления после каждой ступени.
• Манометры — после каждой ступени.
• Опорная рама — агрегаты прикреплены к раме через резиновые амортизаторы
• Автоматический слив конденсата — осуществляется клапанами с пневмоприводом, установленных на промежуточных сепараторах конденсата и с доохладителя.
• Ременной привод — клиновой ремень, защита ремня, натяжное устройство
• Трубопроводы — трубопроводы и трубная арматура соответствует стандартам DIN
• Обратный клапан — установлен выходном трубопроводе
• Электрический шкаф — выполнен из стали, Все аварийные сигналы и выключатели выведены в электрический шкаф

Управляющее и защитное оборудование состоит из:

• Воздушный компрессор — реле давления для контроля давления нагнетания, установленное на блоке высокого давления.
• Панель управления — манометры – давление нагнетания после каждой ступени.
• Электромотор — конфигурация B3, 380 В / 50 Гц, реле перегрузки двигателя вмонтировано в распределительном шкафу.

Коммутационный шкаф — контроллер — русифицирован

Для контроля и управления всеми функциями повышения давления.

Расположен в металлическом корпусе; защита IP55; управляющее напряжение 24 В постоянного тока; со встроенным силовым и управляющим элементом; настенное крепление и релейное управление, пуск двигателя звезда-треугольник.

Температура эксплуатации  0°C до +45°C .

Кабельная разводка между распределительным шкафом и компрессором не входит в комплект.

Встроенные защита: по высокой температуре компрессора, перегрузка двигателя по току, низкое давление масла, превышение давления по нагнетанию.

Экран: счетчик моточасов, индикация неисправности, высокое давления по нагнетанию, высокая температура сжатого воздуха по нагнетанию.

Параметры: start/stop нагнетания, интервал замены, режим работы.

Переключатели/кнопки: аварийная остановка, ручной слив.

Элемент индикации и управления полностью подключен и протестированы производителем стандарт, вкл. все необходимые электрические компоненты.

Условия эксплуатации

• температура эксплуатации +0°C / + 45°C .
• Устройство поставляется на раме после проведения всех испытаний и работы при полной нагрузке
• Компрессор разработан с соблюдением всех видов стандартов таки как
• DIN, VDI, IEC, ISO,GB
• Система качества завода сертифицирована по системе SGS и системе ISO9001.
