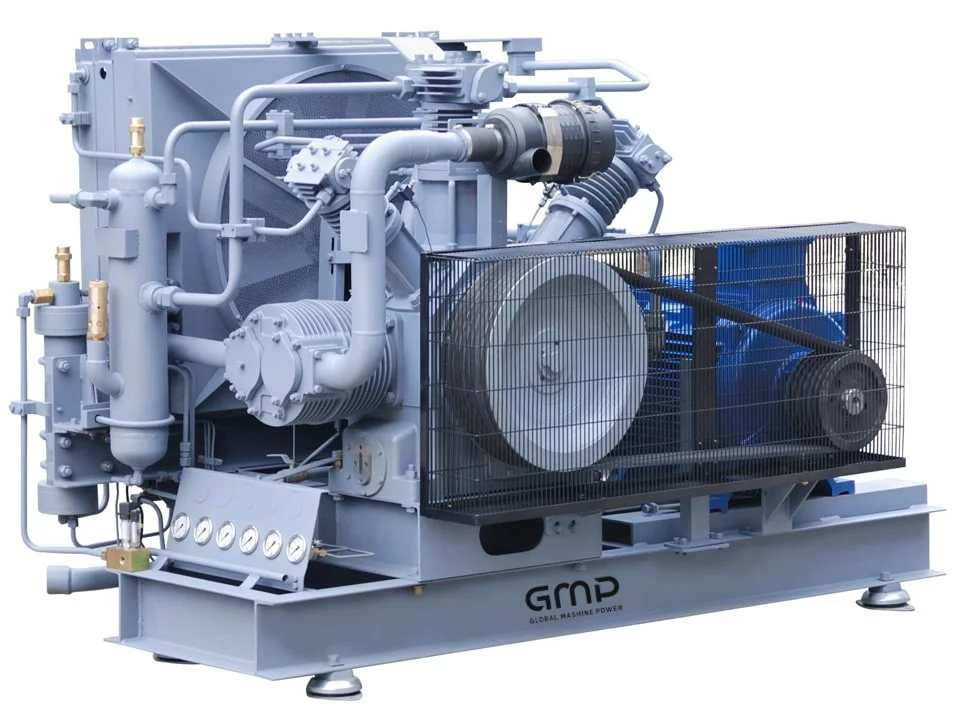

Гелиевый компрессор высокого давления GMP HE 132-200W

Гарантия производителя и документы на оборудование

Производительность: 7000 л/мин7 м³/мин
Рабочее давление: 200 атм
Мощность двигателя: 132 кВт
Объём ресивера: Без ресивера

Перейти к полным характеристикам

Для консультации и заказа

8 (800) 777-12-36Бесплатный звонок по России

Официальная поставкаДокументы, гарантия и серийная идентификация.

Инженерный подборПодбор оборудования под фактический режим работы.

Доставка по РоссииРассчитаем логистику и подготовим оборудование к отгрузке.

Сервисный центрПусконаладка, ТО, диагностика и запчасти.

Параметры оборудования

Характеристики

Основные характеристики

Страна	Турция
Тип двигателя	Электрический
Трехфазный	Да
Производитель	GMP
Производительность	7000 л/мин7 м³/мин
Спиральный	Нет
Рабочее давление	200 атм
Мощность двигателя	132 кВт
Вид компрессора	Поршневой
Безмасляный	Нет
На шасси	Нет
Питание	380 В
Тип привода	Ременной
Малошумный	Нет
Специальное исполнение	Газовые компрессоры, Для гелия

Габариты

Габаритные размеры (длина)	3100 мм
Габаритные размеры (ширина)	2000 мм
Габаритные размеры (высота)	2000 мм
Масса	4800 кг

Дополнительная информация

Перекачиваемая среда	Гелий
Манометр	Да
Максимальная наружная температура	45 °С
С осушителем	Нет
Частотный привод	Нет
Объём ресивера	Без ресивера
Тип охлаждения	Жидкостное
Минимальная наружная температура	0 °С
Медицинский	Нет

Описание

Гелиевый компрессор высокого давления GMP HE 132-200W производительностью 7000 л/мин, рабочим давлением в 200 атм и мощностью в 132 кВт. Работает от сети напряжением в 380 В. Тип привода – Ременной.

Гелиевый компрессор включает себя воздушный компрессор с генератором гелия и системой водяного охлаждения смонтированном на одной раме.

Условия окружающей среды:

температура в диапазоне 0°C / + 45°C
хорошо вентилируемое помещение.

Устройство собрано на базовой раме и проходит испытание под нагрузкой перед отправкой. Компрессор спроектирован и изготовлено в соответствии с международными стандартами, такими как DIN, VDI, IEC, ISO, GB и HIGHAIR-QA-System, которая была сертифицирована в соответствии с ISO9001.

Компрессорный блок компрессора HE 3-400W

Тип смазки	принудительная подача масла с помощью шестеренчатого масляного насоса, приводимого в действие эл. двигателем, установленным на опорной плите, контроль уровня масла через смотровое стекло, масляный фильтр.
Охлаждение	Водяное охлаждение сжатого воздуха между ступенями сжатия
Предохранительный клапан	Подпружиненный , после каждой ступени
Контроль давления масла	по манометру
Контроль давления воздуха	По манометру после каждой ступени.
Крепление к раме	Через резиновые амортизаторы
Слив конденсата	Автоматический, с промежуточного сепаратора конденсата и доохладителя через клапан с пневматическим приводом
Емкость для сбора конденсата	Объемом 200 литров установлен на опорной плите, сбор конденсата происходит с сепаратора каждой ступени
Ременной привод	шкив двигателя, клиновый ремень закрыты защитой, установлено устройство натяжения ремня.
Обратный клапан	Установлен в линию разгрузки
Система контроля и защиты:
Контроль сжатого газа	датчик давления для контроля давления всасывания и нагнетания Датчик температуры для контроля нагнетаемого газа
Панель приборов	Манометры – давление нагнетаемого газа после каждой ступени сжатия Манометры — давление масла

Двигатель

Короткозамкнутый асинхронный двигатель, конфигурация B3, 380 В/50 Гц, реле перегрузки двигателя смонтировано в эл. шкафу.

Панель управления Switch Cabinet-PLC – сенсорная панель, русифицирован

Используется для контроля и управления всеми функциями компрессора. Выполнен в стальной оболочке, степень защиты IP54; напряжение 24 В постоянного тока.

Условия эксплуатации — 0°C to +45°C.

Кабели между коммутационным шкафом и усилителем не включены.

Защита:	Низкое давление масла
	Превышение тока
	Высокая температура воздуха на нагнетании.
	Высокое давление воздуха на выходе
	Низкое давление на всасывании

Отображает:	Время наработки
	Индикация неисправности
	Режим работы
	Давление на выходе
Управление	start/stop
	Интервал слива конденсата
	режим(авто/ручной)
Выключатели:	Аварийная остановка
	Ручной дренаж
